Beschreibung

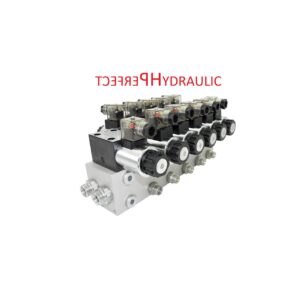

Hydraulikventil Steuerventil 3 Sektion CETOP 03 NG6 60l/min Grundplatte DBV

Alle Anschlüsse haben Verschraubungen für Hydraulikleitungen – M18x1,5

Technische Daten:

Elektrisch betätigtes Umschaltventil mit eins Magnetspulen

Max. Betriebsdruck auf A, B, P: 315 bar

Max. Betriebsdruck auf T: 160 bar

Max. Durchfluss: 60-70 l/min

DBV auf 175 bar eingestellt

Steuerventil wird wie folgt angeschlossen:

P – Druckeingang von Pumpe

T – Rücklauf zum Tank

A und B – Zylinderanschlüsse

Betriebstemperatur: -15 – 70 °C

Ölreinheit nach NAS 1638 Klasse 9 / ISO 4406

Halterung: ISO 4401 (CETOP3)

Einschaltdauer: 100% ED

Spannung: nach Auswahl

Leistung: 30 W

Strom: 2,50 A

Kraft: 37 N

Schutzklasse: IP65

Steckverbindung nach DIN 43650

Lieferumfang:

4WE6E x3 4WE6GAx1 mit jeweiliger gewählter Schaltung und Spannung

7x Diodenstecker (mit Spannungsüberwachung) nach DIN 43650 inkl. Dichtung

Satz Befestigungsschrauben (M5) zur Montage auf eine Grundplatte nach ISO 4401 (CETOP3)

Es hat einen Startabschnitt, der ein kleines System bildet, dank dessen das Öl ohne Belastung in den Tank zurückkehrt und sich nicht erwärmt, wenn die Arbeitsabschnitte nicht arbeiten
