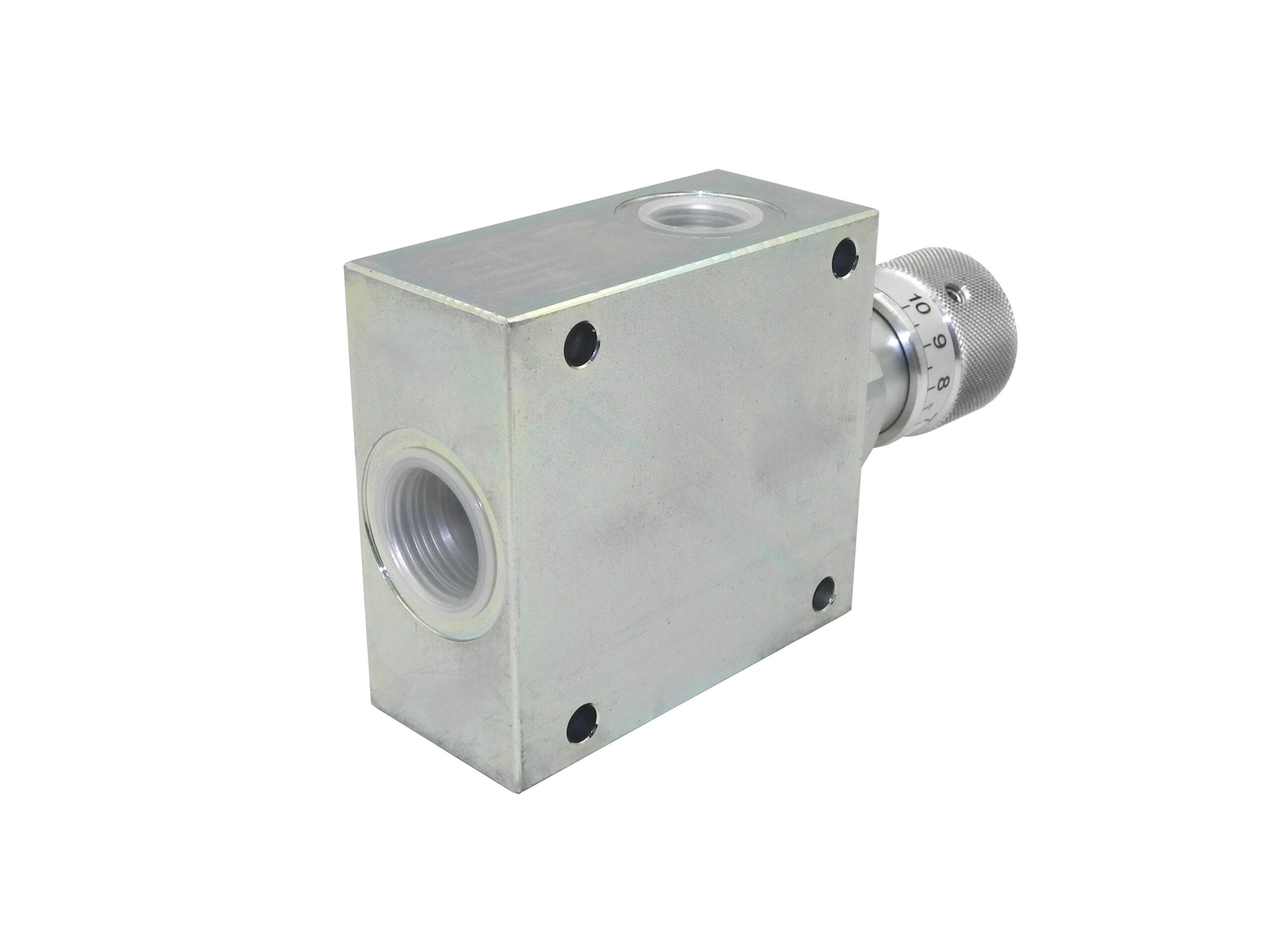

DURCHFLUSSREGELVENTIL RFC-VU 3/4 – 1/2 Mengenteiler Stromregelventil mit Maßstab

Anwendung:

Die Steuerung teilt den Hauptölstrahl von der Pumpe in zwei unabhängige Ströme, die zwei unabhängige Hydrauliksysteme versorgen können. Es ermöglicht Ihnen, einen bestimmten Durchfluss am ersten Hauptsammler einzustellen, überschüssiges Öl wird zum zweiten Sammler oder Tank abgelassen. Bei Änderung der Pumpenleistung erhält der Hauptsammler immer die gleiche Ölmenge, nur am zweiten Sammler schwankt der Durchfluss.

Es eignet sich perfekt zum Einstellen der Trommeldrehzahl in Kehrmaschinen und Häckslern. Wird auch verwendet, um die Bandgeschwindigkeit im Miststreuer zu regulieren.

Verbindung:

Das Ventil wird mit einem Knopf eingestellt, die Einstellungen können mit einer Madenschraube gesichert werden.

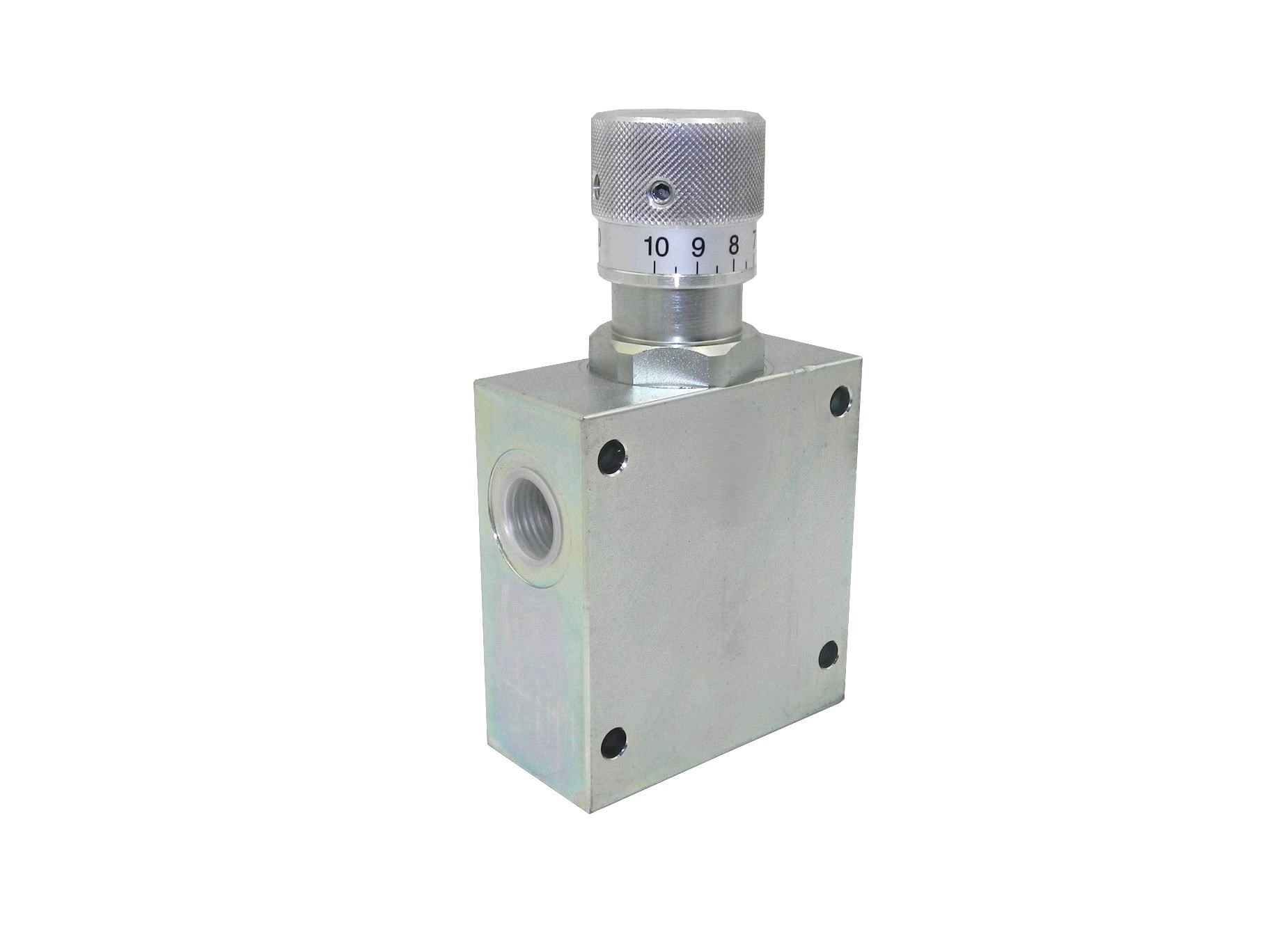

Es verfügt über eine 10-stufige Skala, dank der Sie sich bestimmte Einstellungen merken können, was nützlich ist, wenn Sie die Durchflusseinstellungen häufig ändern müssen

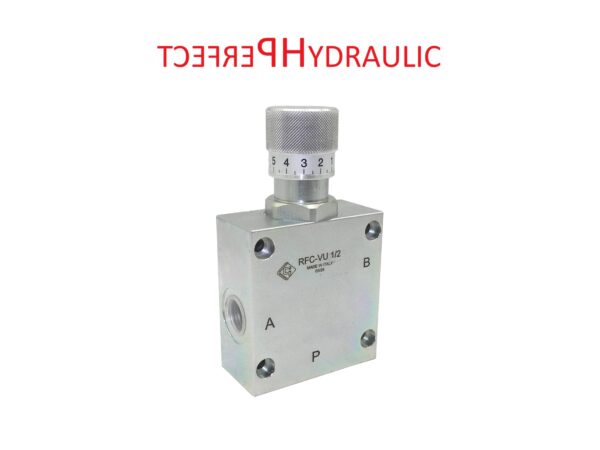

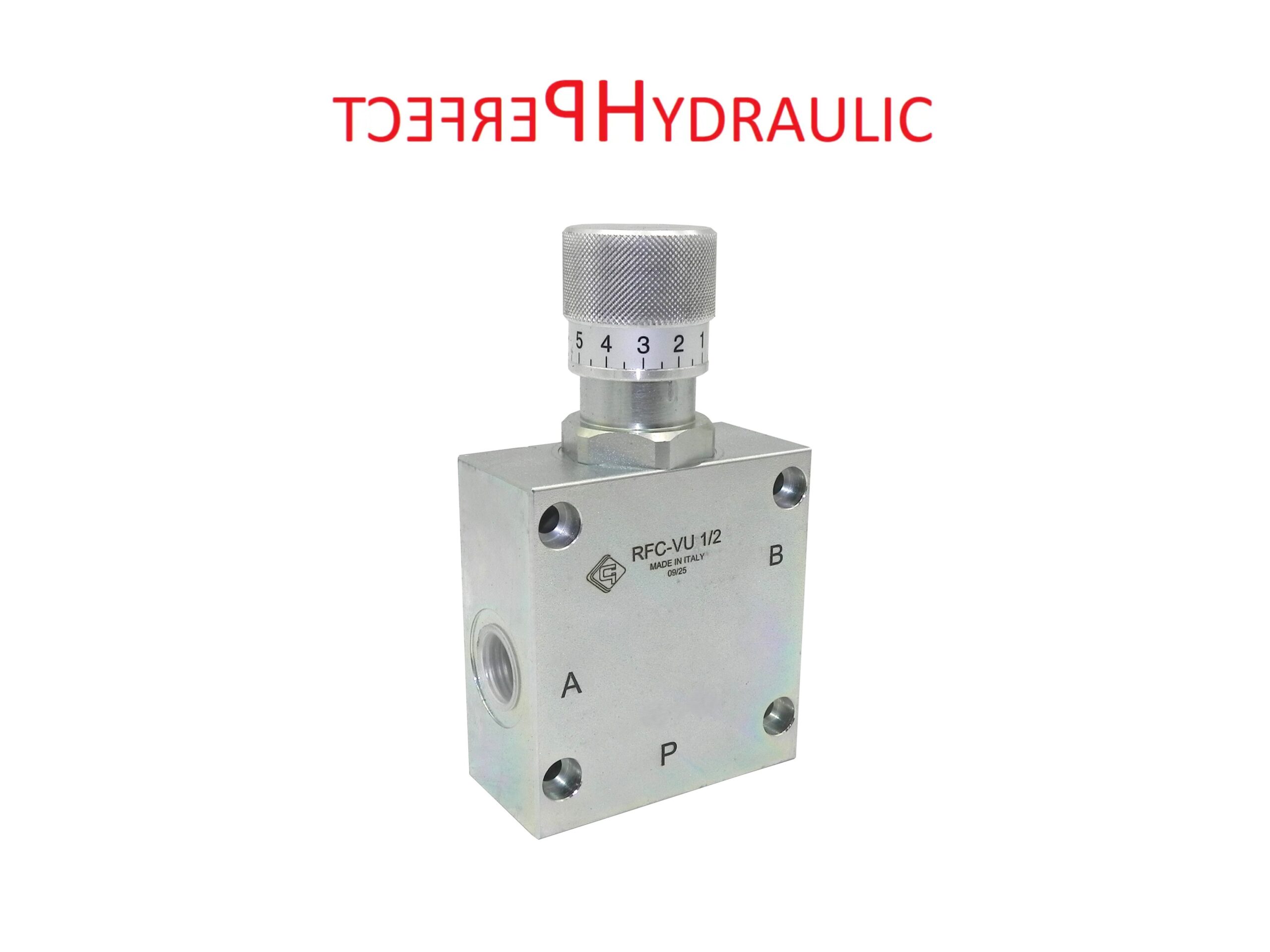

Schließen Sie P an die Versorgungsleitung und A an den Prioritätsempfänger oder an die Hydraulikleitung an, wo eine Durchflussregulierung erforderlich ist. Bringen Sie B am zweiten Empfänger oder Tank an.

Technische Daten:

Maximale Absorption: 65 l/min

Durchflussregulierungsbereich des Prioritätskanals: 0-50 l/min

Anzahl der Hydraulikbohrungen im Körper: 3

Innengewinde im Körper (P): 3/4 “ [BSP]

Innengewinde im Körper (A, B): 1/2 “ [BSP]

Körpermaterial: verzinkter Stahl

Maximal zulässiger Druck: 350 bar

Gewicht: 2.150 kg

Temperaturbereich und Öltyp:

Zulässige Umgebungstemperatur: -40 C bis +60 C

Zulässige Öltemperatur: -15 C bis +80 C

Öltyp: Hydrauliköl auf Mineralölbasis
