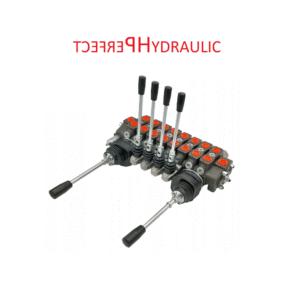

Sandwichventil 8-fach doppeltwirkend 90 l/minbelektrische 12 V Kreuzhebel

975.00

Artikelnummer: Q90/8 J+4+J 4Z 12V Kategorie:

Beschreibung

Sandwichventil 8-fach doppeltwirkend 90 l/minbelektrische 12 V Kreuzhebel

Merkmale:

8-TEILIGER HYDRAULIKVERTEILER 90 LITER

GESTEUERT DURCH ZWEI JOYSTICKS, ZWEI Hebel und 12-Volt-Spulen + 3×2 + 2×1 Schockventile

Anwendung:

Es hat eine breite Palette von Anwendungen in hydraulischen Systemen in der Forstwirtschaft, im Gartenbau, in der Landwirtschaft, im Bauwesen und in der Industrie.

Der Verteiler eignet sich für verschiedene Maschinentypen wie Forstmaschinen, Traktoren, Sprühgeräte, Auerochsen, Zyklopen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 – 90 l/min.

Beispielsteuerung: acht 2-Wege-Aktoren.

Kontrolle:

Beide Joysticks fünfstufig (1 – 2 – 0 – 3 – 4), auf Feder, d.h. sie kehren von selbst in die Senkrechte zurück:

Stellung 0 neutral (Joystick senkrecht) Kolbenstangen beider Zylinder stehen – Öl geht in den Überlauf.

In Arbeitsstellung 1 (Joystick-Hebel nach vorne) fährt die Kolbenstange des ersten Zylinders aus.

Betriebsstellung 2 (Joystickhebel nach hinten abgewinkelt) Kolbenstange des ersten Zylinders fährt ein.

Arbeitsstellung 3 (Joystickhebel schräg links) Kolbenstange des zweiten Zylinders fährt aus.

Arbeitsstellung 4 (Joystickhebel schräg rechts) Kolbenstange des zweiten Zylinders fährt ein.

Alle drei Stellhebel (1 – 0 – 2) sind gefedert, d.h. sie kehren von selbst in die Senkrechte zurück:

Stellung 0 neutral (Hebel senkrecht gestellt) Kolbenstange des Zylinders steht – Öl geht in Überlauf.

Arbeitsstellung 1 (Hebel nach vorne geneigt): Zylinderkolbenstange ausgefahren.

Betriebsstellung 2 (Hebel schräg nach hinten) Zylinderkolbenstange fährt ein.

Steuerung von 12V-Spulen (1 – 0 – 2):

Stellung 0 neutral (stromlos) Kolbenstange des Stellantriebs steht – Öl geht zum Überlauf.

Stellung 1 in Betrieb (Strom an einer Spule) Kolbenstange des Stellantriebs fährt aus.

Stellung 2 in Betrieb (Strom an der anderen Spule): Die Kolbenstange des Stellantriebs wird eingezogen.

Verbindung:

Pumpenanschluss (P): 1/2“ BSP-Innengewinde.

Tankrücklauf (T): BSP-Innengewinde 3/4“.

Ausgang zu den Abschnitten (A, B): 1/2“ BSP-Innengewinde

Druckbereich:

Maximaler Versorgungsdruck: 250Bar

Maximaler Druck im Rücklauf: 50Bar

Maximaler Druck auf Abschnitte: 250Bar

Bypass-Ventil werkseitig auf 175 bar eingestellt

Selbsteinstellend, voller Umdrehungswechsel von 30Bar

Zusätzliche Informationen

Gewicht35 kg
